拉件号 JH

功能名称: 件号
内置命令: PartNo
快捷命令: JH

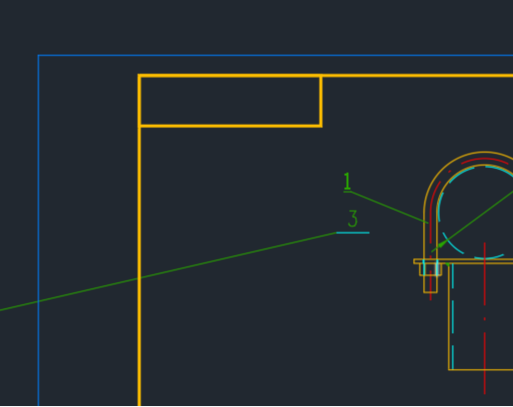

功能介绍: 拉件号, 同步插入明细表, 并调整明细表和现有件号的序号

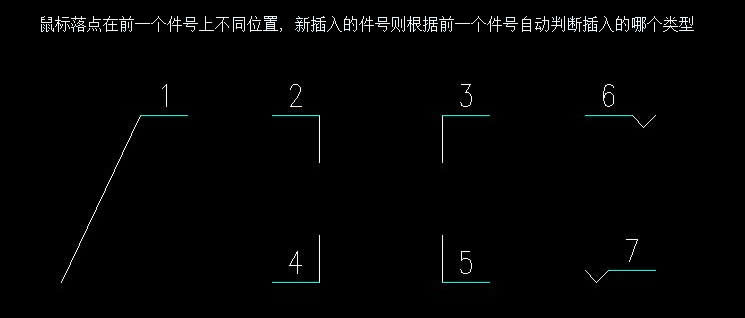

(1). 一个命令可以创建以下7中类型
(2). 根据第一点自动判断拉入件号的类型

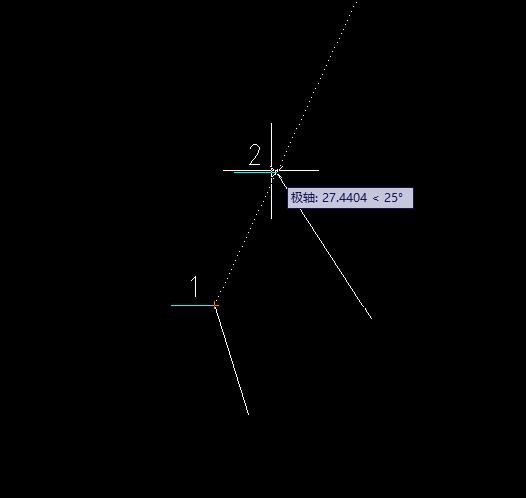

(3). 拉件号时鼠标与参照点间的有极轴追踪橡皮线, 该参照点可以通过鼠标点在实体上改变
(4). 如果要使件号与明细表同步,必须先插入图框及明细表表头, 配套使用
(5). 插入点点在前一个件号上面则为多重件号
(6). 如果需要改变件号的大小和比例, 即AS命令"刷文本改内容,刷线改大小"
(7). 拉伸命令S可以对件号拉伸调整位置
(8). 可以开启正交模式追踪参考点
