功能名称: 管口表转为明细表
内置命令: 无
快捷命令: 无

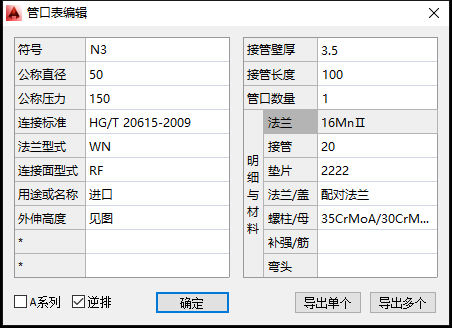

功能介绍: 将管口表转化为明细表, 双击管口表弹出编辑对话框, 可以对要生成的项设置材料, 程序将对设置材料的项导出为明细表列表, 可以导出明细表包含: 法兰,接管,垫片,法兰盖,螺柱,螺母,筋板,弯头,螺纹接头等

关于明细表匹配, 首先搜索相同标记的明细表,若无则调用HGCAD标记的明细表

管口表转明细表测试.dwg (68.60K, 下载次数:270)


右侧材料下拉列表自定义文件名为: GKB.txt
从 [HGSUPPORT]/GKB.txt 拷贝到 [MYSUPPORT]/GKB.txt 后修改即可
