批量打印 DY

功能名称: 批量打印
内置命令: MPLOT
快捷命令: DY

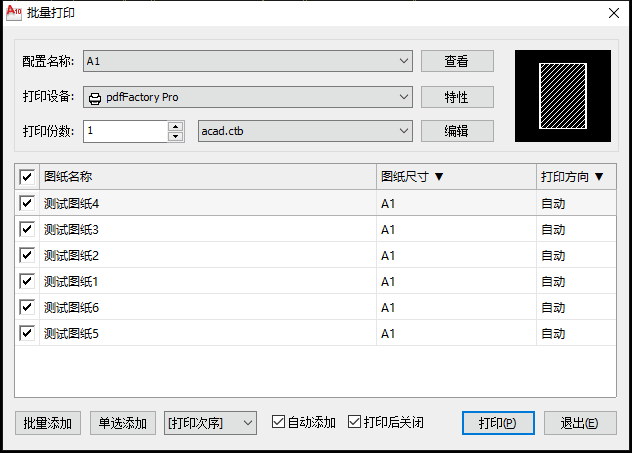

功能介绍: 批量打印。程序自动识别块名中包含 @TK 块为图框, 并列表显示

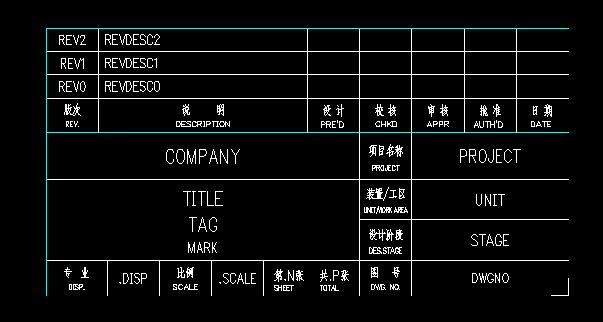

自动识别: HGCAD图框, 任意块图框, 矩形图框, 多段线图框

功能介绍:

单选添加: 每次可选取一个图框添加到列表, 不限长宽比例;
多选添加: 可以批量选取图框添加到列表, 图框尺寸要求符合标准大小.

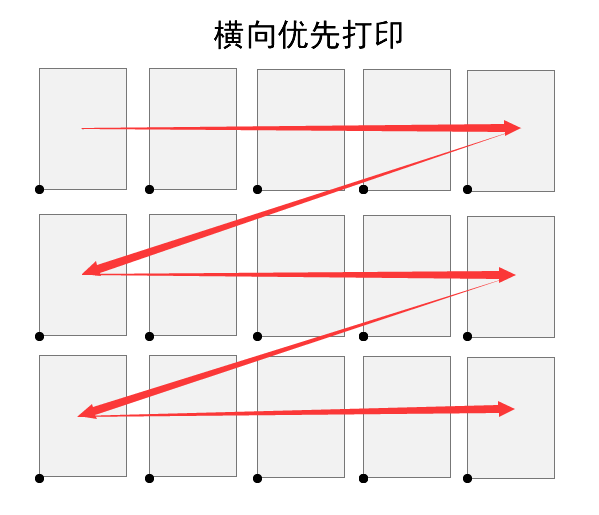

横向优先: 下对齐, 横排打印, 一排一排的打

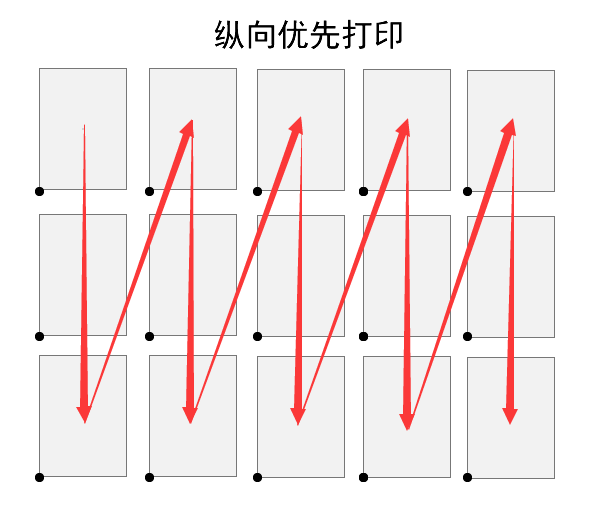

纵向优先: 左对齐, 横列打印, 一列一列的打

图框基准参考点为左下角角点坐标

参照点坐标容差可以通过在命令栏输入代码改变:

(setenv "PLOTPREC" "10")

其中10即为容差10
